MyBatis-原理

总结

这里将总结放到前面的目的就是希望读者可以先了解整个的流程和重要代码的意义，以免在具体看的时候迷失方向

1、整个 sqlSessionFactory 的过程就是把 配置文件的信息解析并存放到 Configuration 中，并创建DefaultSqlSessionFactory 实例返回给 sqlSessionFactory

2、configuration 贯穿整个初始化的流程，保存了所有配置文件的详细信息

sqlSessionFactory 初始化过程时序图

• SqlSessionFactoryBuilder:创建SqlSessionFactory
• Configuration:保存configuration配置文件中所有的配置文件
• XMLConfigBuilder：解析Configuration配置文件
• XMLMapperBuilder：解析Mapper配置文件
• XMLStatementBuilder：解析增删改查标签
• XPathParser：具体解析节点信息的类
• MapperBuilderAssistant:是XMLMapperBuilder解析Mapper.xml时用到一个帮助类,实现一部分逻辑处理和处理过程中的上下文保存。

简单的运行代码

由于是看源码，这里的只有两个查询方法和非常简单的配置

全局配置文件

mapper 接口

mapper 配置文件

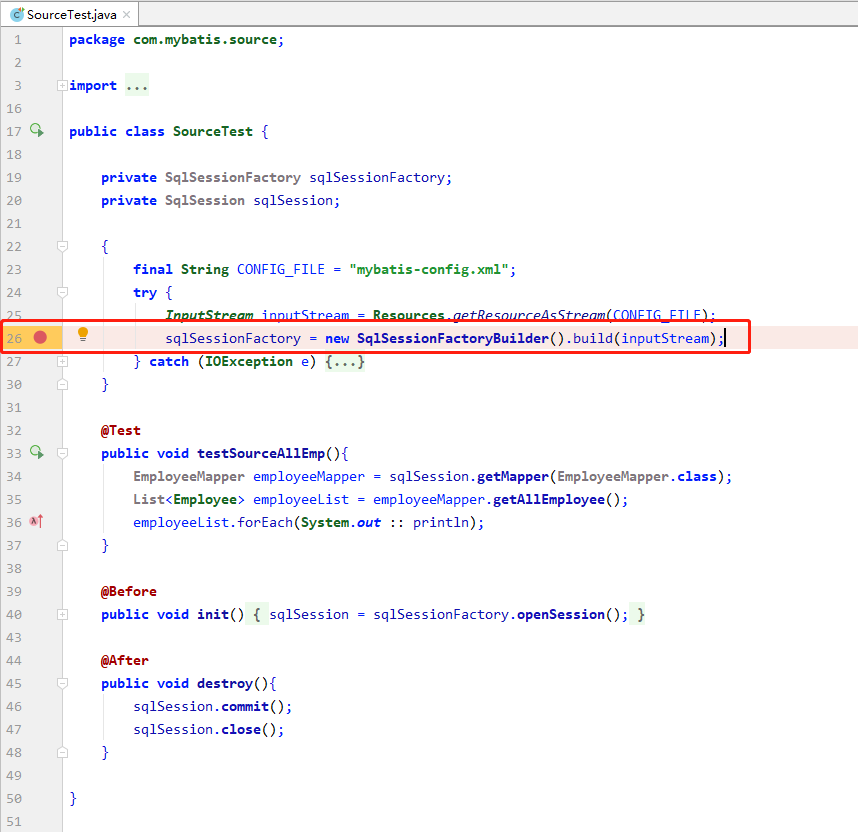

测试类

测试类中的创建sqlSessionFactory处打断点，作为程序的入口

断点走走

代码的整个流程都涉及到了，读者可以自己跟随本文进行断点阅读代码

需要注意的代码会用会标注出来

另外特别注意下截图的代码是在哪一个类中

请结合第一部分 总结部分 看接下来的内容，更容易理解

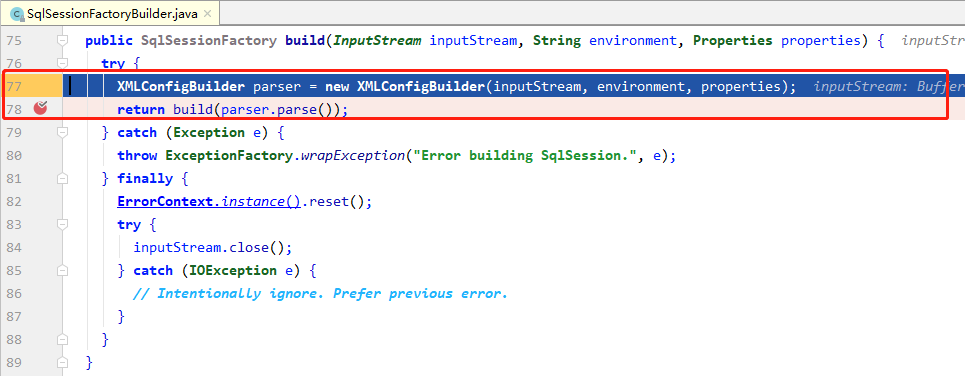

调用 SqlSessionFactoryBuilder 的build方法创建 SqlSessionFactory

注意下 SqlSessionFactoryBuilder 的方法就可以看出该类只是用于创建SqlSessionFactory，

标出的第77行为创建全局配置文件解析的类，这里不多做介绍。重点是调用第78行中的

parser.parse()调用，进行全局配置文件解析。

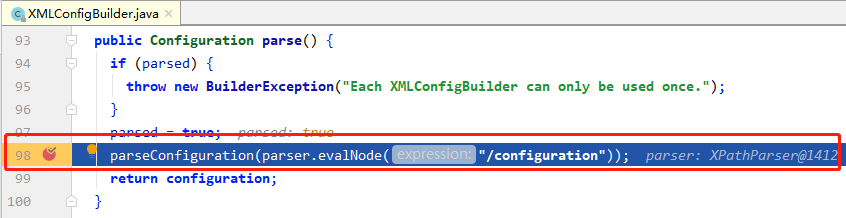

调用 XMLConfigBuilder 的全局配置文件解析方法

1
2
3
4
 if (parsed) {
      throw new BuilderException("Each XMLConfigBuilder can only be used once.");
  }
 parsed = true;

代码用于判断当前 XMLConfigBuilder 实例是否执行过，每个实例只能执行一次，因为全局配置文件指只会解析一 次即可，如果没有解析过就将标志置为true,开始解析。

1
  parseConfiguration(parser.evalNode("/configuration"));

这一行代码调用当前类中解析配置文件的方法 parser.evalNode("/configuration") 是

解析全局配置文件中 configuration 节点，parseConfiguration方法就在当前方法下面。

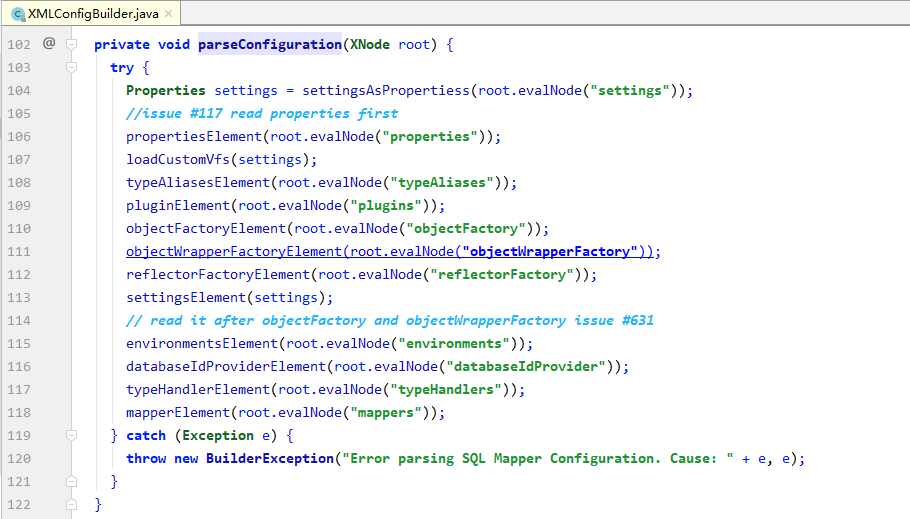

解析全局配置文件

该方法主要用来解析全局配置文件中的每一个标签，其他标签不做说明，mapper 标签的解析说明下。

接下来进入118行的方法

解析 mapper 标签

357行代码由于我的全局配置文件中 mapper配置的是 resource所以直接进入 else

366行根据 mapper标签的 resource获取的 mapper配置文件的路径，将 mapper一流的形式读取

367行创建 mapper配置文件解析器

接下来进入368行接下 mapper配置文件

进入mapper配置文件解析

这里注意下，代码已经从 XMLConfigBuilder 进入到了 XMLMapperBuilder

进入到92行方法看看具体解析mapper配置文件

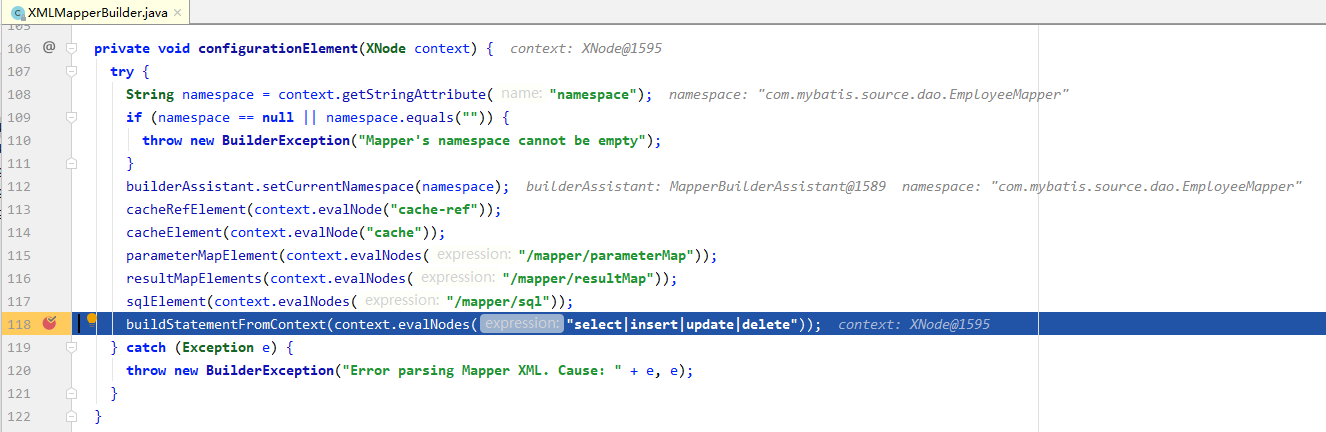

mapper配置文件的解析

可以看到这个方法是对 mapper配置文件的各个标签解析，我们进入118行看看具体的增删改查的解析。

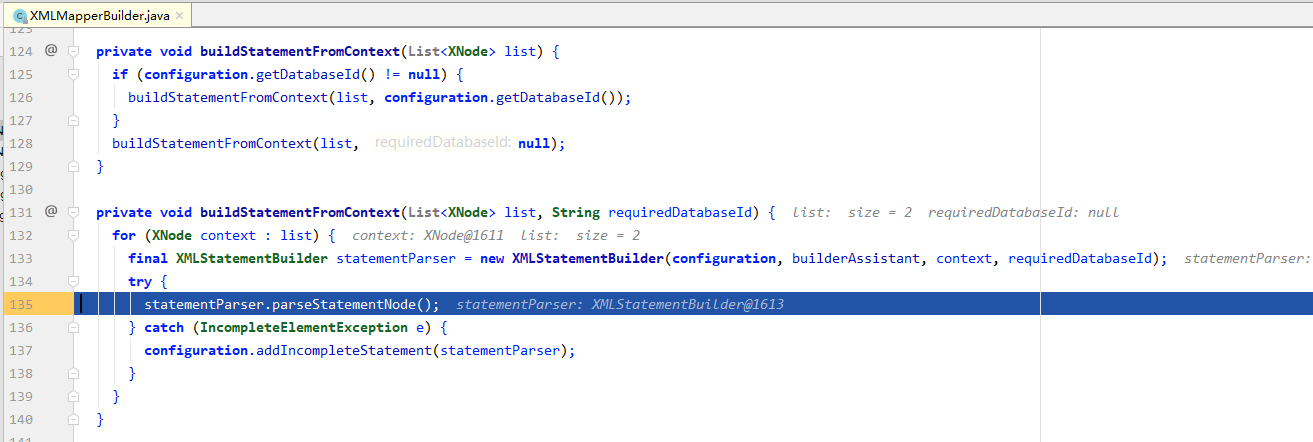

调用 select|insert|update|delete 解析

125行处由于我没有配置 databaseId 所以获取到 configuration.getDatabaseId()

为空，不进入判断。

那么接下来进入128行进行 select|insert|update|delete 解析到图中131行方法

133行创建 select|insert|update|delete 解析器

135行进入正真的 select|insert|update|delete解析

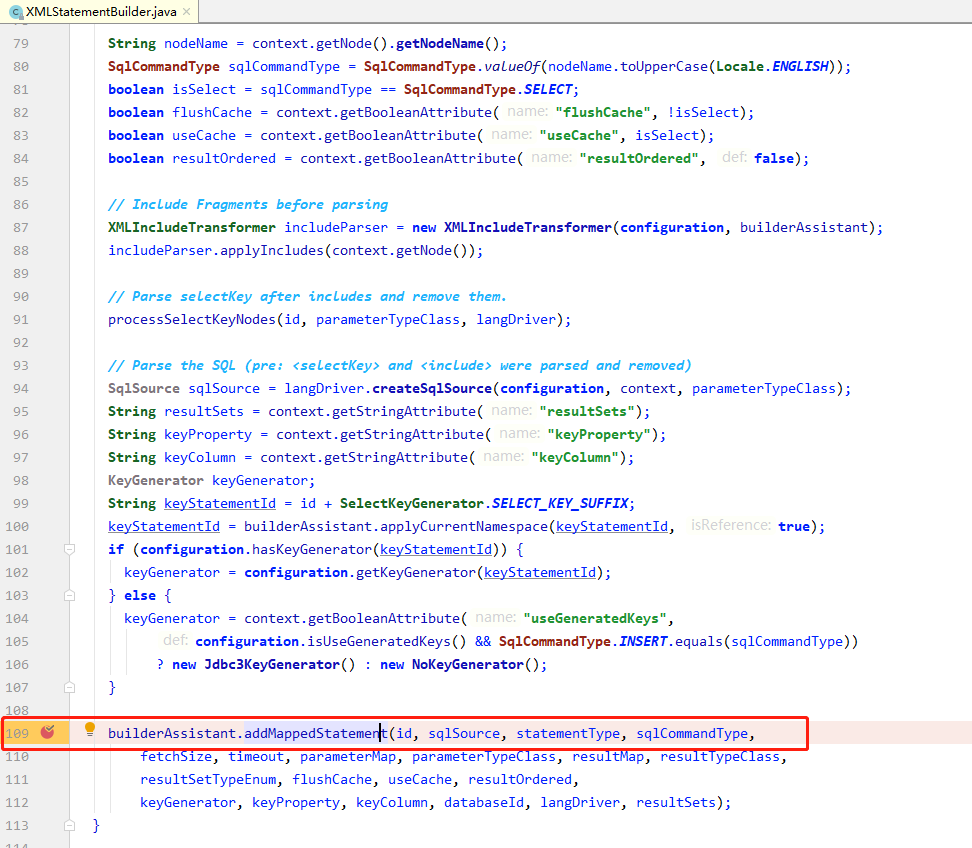

解析 select|insert|update|delete

这个方法有比较长，只截了下半部分，上半部分是对标签中属性的解析

这里注意下，从这里已经进入到 builderAssistant 类中

109行将所有解析的属性添加到 builderAssistant 中(最终都会保存到 configuration中)

进入到109中保存属性方法中

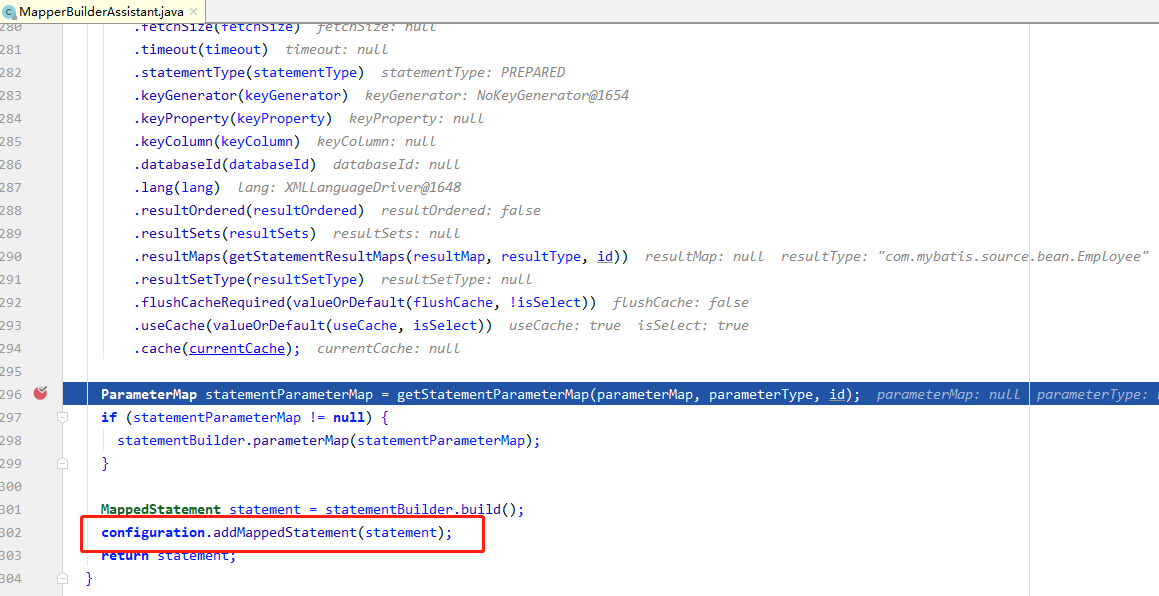

属性去了哪里

图中302行发现最终还是将所有属性解析出来的属性都保存到了 configuration中

至此解析完成，接下来创建 SqlSessionFactory

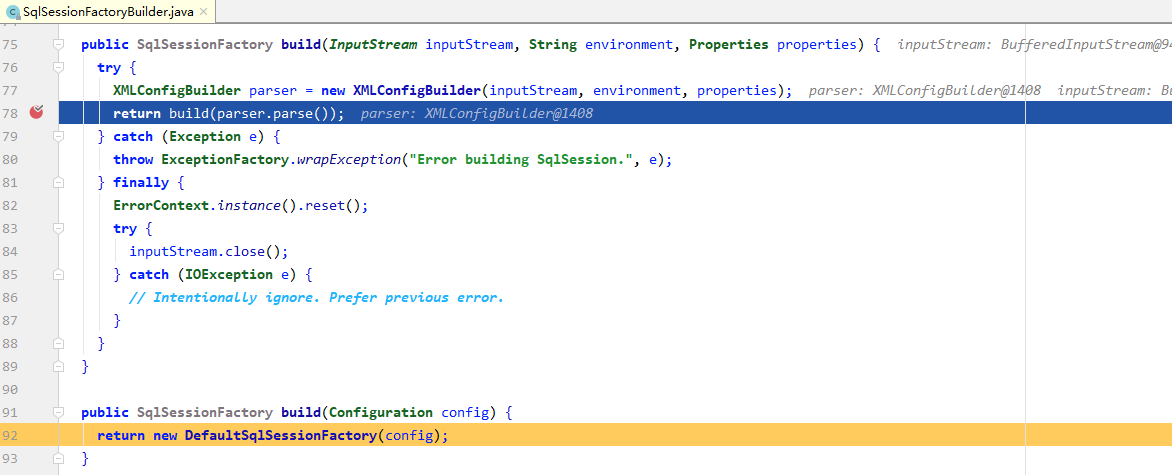

返回到SqlSessionFactoryBuilder 类中

我们回到最初被调用的 SqlSessionFactoryBuilder 中的

78行调用的 build方法其实调用的是下面91行重载的 build方法

92行返回一个 DefaultSqlSessionFactory实例，并将辛辛苦苦解析出来的 configuration 作为参数

其实 DefaultSqlSessionFactory是 SqlSessionFactory的实现类，SqlSessionFactory 是一个接口，这里将 DefaultSqlSessionFactory作为实例返回给SqlSessionFactory

附加截图

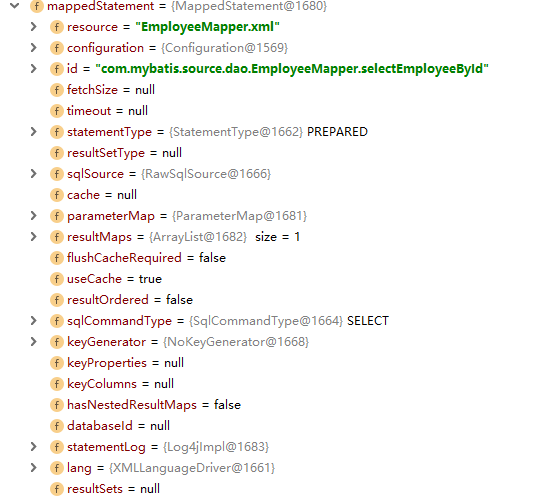

这张图是由 XMLStatementBuilder 解析出来的一个select节点的信息（ mapperedStatement）

每一个增删改查的操作就是一个 mapperedStatement

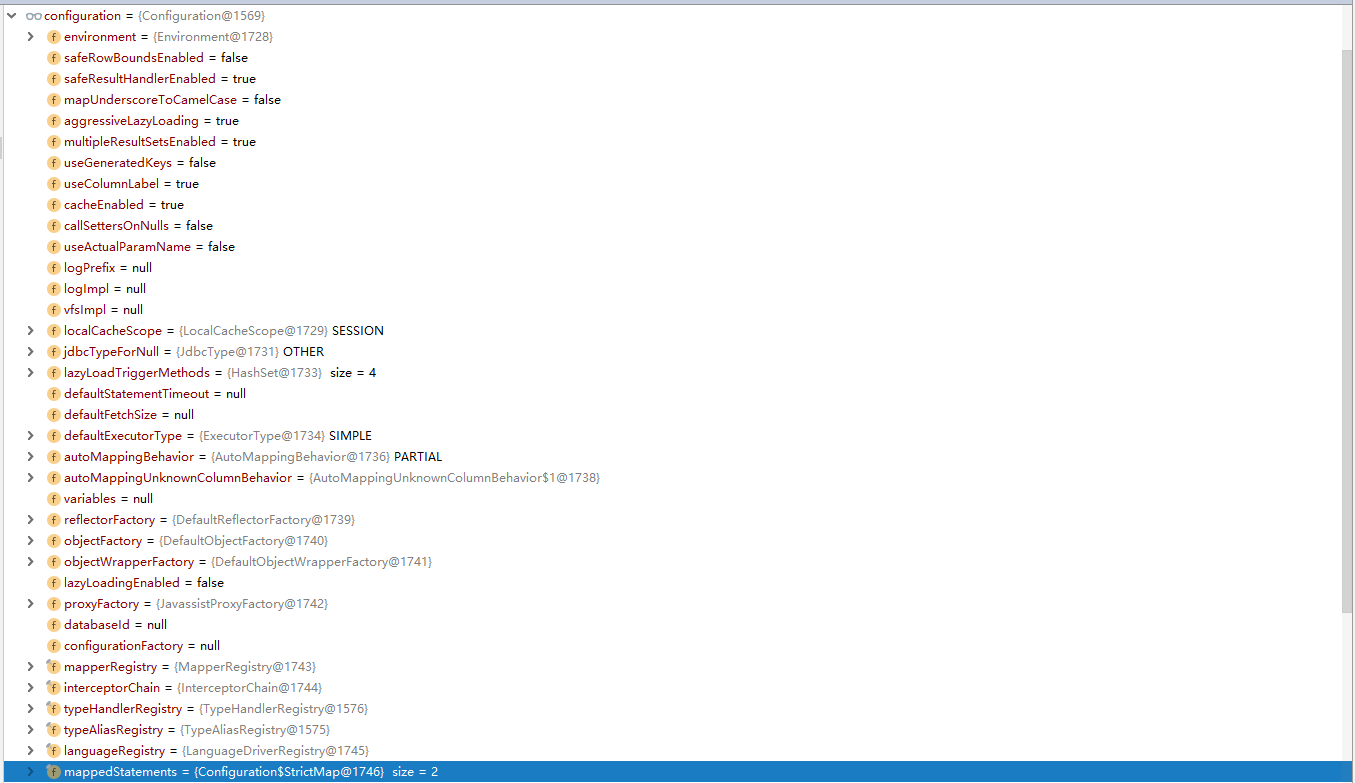

最终解析完成的 configuration

configuration 中保存了所有配置文件中详细信息

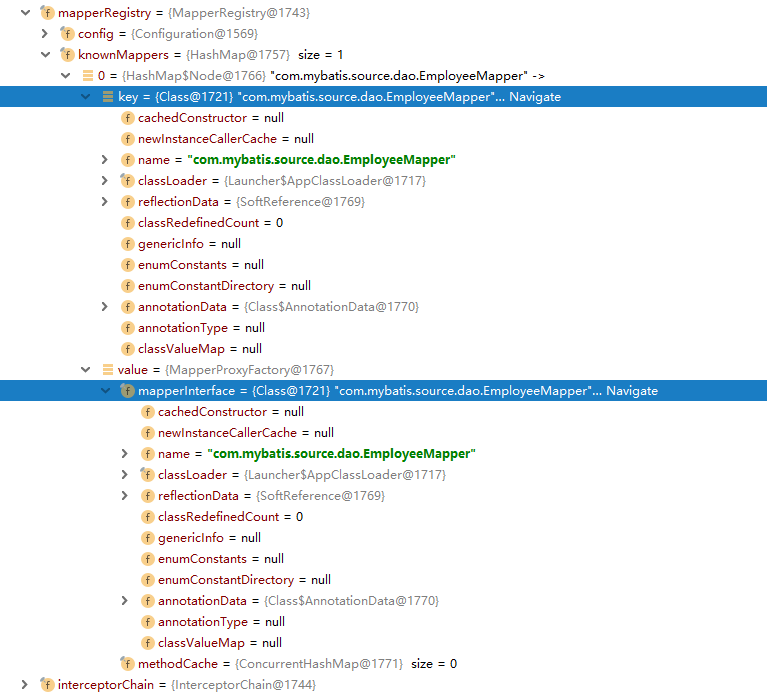

configutation 中的 mapperRegistry 保存了 konwnMappers

konwnMappers 保存了 mapper 接口和对应的 mapper 代理工厂的对应
